機器人空心杯電機既有有刷類型也有無刷類型。?

空心杯電機作為直流永磁的伺服、控制電動機，其特點在于采用了無鐵芯轉子結構，這使得空心杯電機在節能、控制特性和運行穩定性方面表現出色。空心杯電機在工程技術領域有廣泛應用，并且根據設計不同，可以分為有刷和無刷兩種類型。

一、機器人有刷空心杯電機

1、機器人有刷空心杯電機介紹

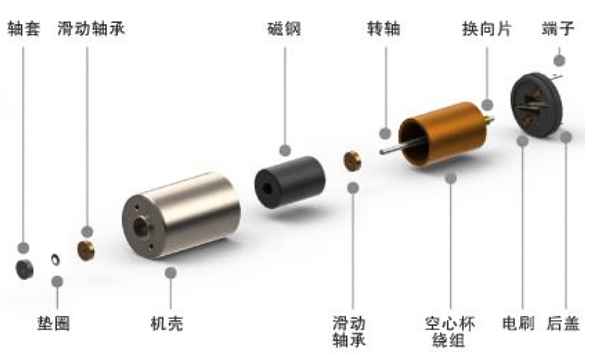

有刷空心杯電機主要零件包括帶有換向器的空心杯線圈、永磁體、換向刷和換向刷支架，其中換向器使用機械電刷，永磁體為定子，空心杯線圈為轉子。

有刷空心杯電機的轉子無鐵芯，通過線杯加換向器作為電機的轉子。由于存在電刷和換向器，有刷空心杯電機在運行過程中會產生一定的摩擦和磨損，但成本相對較低，適用于一些對成本敏感且對性能要求不是特別高的場合。

2、機器人有刷空心杯電機特點

（1）節能：無鐵芯設計消除了由于鐵芯形成渦流而造成的電能損耗，能量轉換效率高，最大效率一般在80%以上，部分產品達到90%以上（傳統的鐵芯電動機一般在70%）；

（2）控制特性：線圈作為轉子，轉動懦量小，好控制，起動、制動迅速，響應極快，機械時間常數小于28毫秒，部分產品可以達到10毫秒以內（鐵芯電動機一般在 100 毫秒以上）；在推薦運行區域內的高速運轉狀態下，可以方便地對轉速進行靈敏的調節；

（3）拖動特性：運行穩定性十分可靠，轉速的波動很小，作為微型電動機其轉速波動能夠容易的控制在2%以內；

（4）輕量化：與同等功率的鐵芯電動機相比，其重量、體積減輕1/3-1/2；

（5）功率較?。?/strong>因為沒有鐵芯，轉子的線圈只能做的很薄，否則會損失磁通，所以空心杯電機功率一般做不大，最大幾百瓦。

二、機器人無刷空心杯電機

無刷空心杯電機與有刷電機不同。

1、機器人無刷空心杯電機介紹

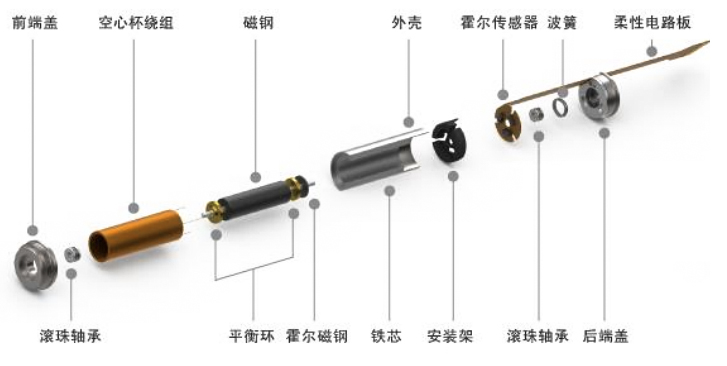

無刷空心杯電機主要零件包括空心杯線圈、永磁體轉子和霍爾傳感器PCB。其中，換向器采用霍爾傳感器探測轉子磁場信號,將機械換向變成電子信號換向，進一步簡化空心杯電機物理結構，從而消除了機械磨損和電磁干擾，提高了電機的可靠性和使用壽命。無刷空心杯電機的轉子為永磁體，定子為空心杯線圈。

2、機器人無刷空心杯電機優點

相比于有刷空心杯電機，無刷空心杯電機性能更好，具備轉速上限更高、重量更小、功率體積比更大的優點，但是價格偏高。

（1）轉速上限更高：無刷空心杯電機空載轉速上限約為15000rpm左右，大于有刷空心杯電機轉速的11000rpm左右；

（2）重量較小、轉子慣量更?。?/strong>無刷空心杯電機重量較小，因此轉子慣量僅為0.30g·cm2，小于有刷空心杯電機轉速的1.14g·cm2。

（3）體積小、功率體積比更大：在相近功率的條件下，無刷空心杯電機體積明顯小于有刷空心杯電機，因此前者功率體積比更大；

（4）價格偏高：無刷空心杯電機需要使用更復雜的電子元器件和高品質的磁性材料，制造工藝更為精細，因此無刷空心杯電機價格一般高于同規格的有刷空心杯電機。

在選擇空心杯電機時，需要根據具體的應用場景和需求來決定使用有刷還是無刷類型。例如，在需要高速旋轉、高精度控制或長壽命運行的場合，無刷空心杯電機可能更為合適；而在一些對成本敏感、對性能要求不是特別高的場合，有刷空心杯電機則可能是一個更具性價比的選擇。?
