直流無刷電機（Brushless DC Motor，簡稱BLDCM）的反電動勢（BEMF）是指電機旋轉時，繞組切割永磁體磁場產生的感應電動勢。反電動勢參數直接影響電機的運行效率、控制性能和無傳感器控制系統的可靠性。

一、直流無刷電機反電動勢測試原理

無刷電機反電動勢測試需要基于其物理特性展開。根據電磁感應原理，反電動勢由轉子旋轉切割磁場產生，其大小與轉子角速度、磁場強度、繞組匝數及氣隙密切相關，在電機設計定型后，轉速成為影響反電動勢的核心變量。

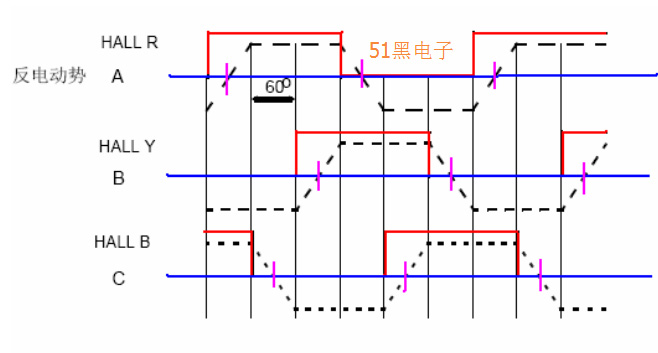

直流無刷電機反電動勢測試的關鍵在于捕捉非導通相繞組的感應電壓信號，尤其是過零點位置 —— 三相六狀態運行的電機在任意時刻總有一相懸浮，該相電壓可直接反映反電動勢特性。

二、直流無刷電機反電動勢測試方法

使用無刷電機測試系統測試無刷電機反電動勢更精準高效。

在硬件層面，無刷電機測試系統采用高精度電壓采集模塊，直接接入電機三相繞組端子，無需額外構建中性點電路，避免信號衰減與相位失真。針對空調風扇、洗衣機DD電機等不同場景，系統可定制雙工位并行檢測單元，同步完成反電動勢、霍爾信號及相位差等多參數測試。

在測試流程上，無刷電機測試系統實現了自動化操作：操作人員通過氣動夾裝固定電機后，一鍵啟動測試程序，系統先控制電機進入預設轉速區間，再利用同步采樣技術捕捉 PWM 關斷時刻的反電動勢信號，有效規避高頻干擾。

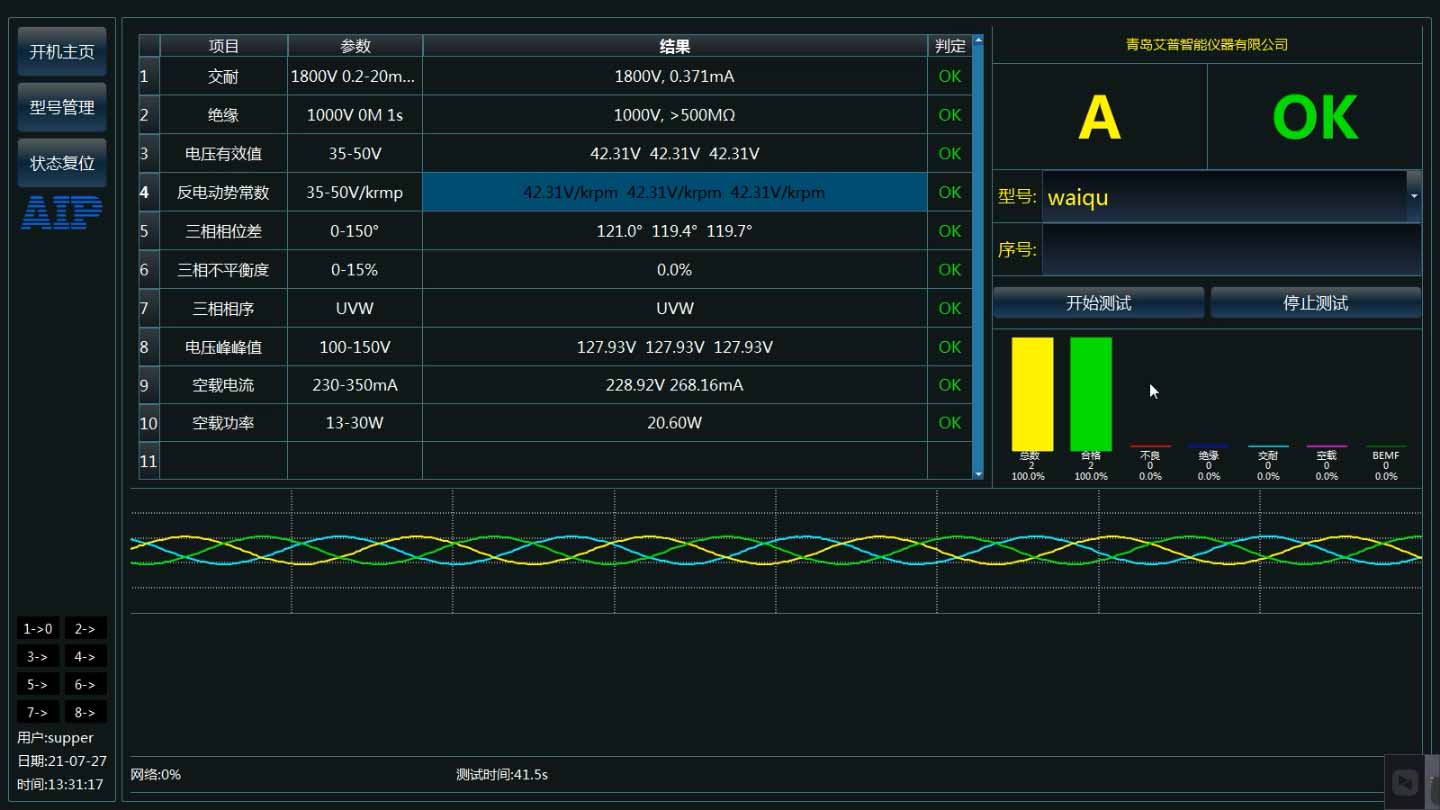

直流無刷電機測試數據經數字濾波與相位校正后，自動生成反電動勢波形、過零點延時等參數報告，并實時上傳至 MES 系統實現可追溯管理。

直流無刷電機反電動勢測試的核心在于精準捕捉有效信號并規避干擾。無刷電機測試系統通過硬件定制化與軟件智能化的深度融合，既實現了測試流程的高效自動化，又保證了檢測結果的精準可靠，為電機生產與研發提供了有力的技術支撐。
