在伺服系統、精密傳動、機器人關節、雷達轉臺等高端應用場景中，無框力矩電機憑借“無外殼、直接耦合、低慣量、高扭矩密度”的獨特優勢，成為實現精準控制與高效驅動的核心部件。

一、定制化無框力矩電機測試工裝

無框力矩電機以“定子 + 轉子”的極簡結構直接集成于負載機構，無自帶軸承、端蓋的設計雖最大化提升了耦合效率，卻對電機測試工裝提出了極高要求。

AIP艾普針對這一特性打造專屬、定制高精度支撐工裝：匹配電機內孔/外徑的軸承座與定位夾具，確保定子固定牢固、轉子轉動同軸度小，規避機械偏心導致的測試失真，精準還原實際工況下的運行狀態在追求高精度、低振動、高穩定性的現代電機應用領域，如航空航天、精密儀器、伺服驅動和電動汽車等，齒槽轉矩已成為衡量電機性能的核心指標之一。

二、針對性無框力矩電機測試項目

無框力矩電機的核心價值在于“精準力矩輸出”與“高速動態響應”，我們的測試體系圍繞兩大核心維度，構建全場景性能驗證。

1、力矩特性：精準把無框力矩電機驅動力

1.1 靜態扭矩測試：無框力矩電機測試系統采用精度≥±0.1% FS 的高精度扭矩傳感器，測試不同轉子位置的靜態保持扭矩，確保扭矩輸出均勻穩定，杜絕負載抖動；

1.2 齒槽轉矩測試：通過“細分定位 + 扭矩采樣”技術，將齒槽轉矩控制在額定扭矩的 0.5% 以內，從源頭解決低速爬行、定位精度下降等行業痛點；

1.3 動態扭矩響應：無框力矩電機測試系統捕捉階躍電流下的扭矩上升時間，驗證電機對控制信號的快速跟隨能力，適配高端伺服系統的實時控制需求。

2、動態性能：負載情況下電氣性能適配

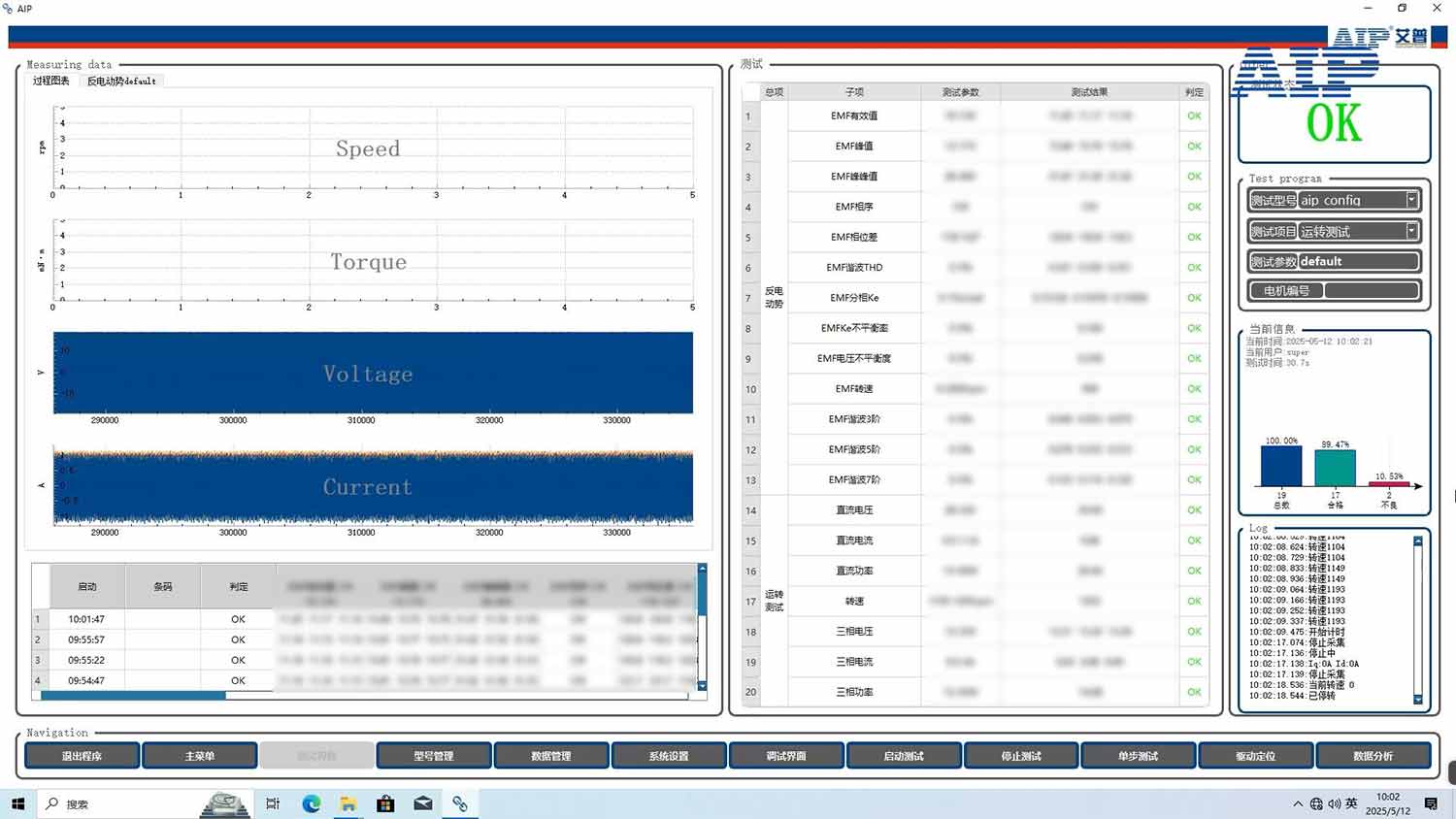

2.1 反電動勢測試：無框力矩電機測試系統配備高精度數據采集卡，同步采集不同轉速下反電動勢的幅值、波形畸變率，生成反電動勢 - 轉速特性曲線；系統內置 FFT 頻譜分析功能，可精準識別諧波成分，確保反電動勢正弦度達標，從源頭保障伺服驅動的平穩性，避免力矩波動。

2.2 溫升與絕緣性能測試：無框力矩電機測試系統通過多通道溫度采集，實時監測定子鐵芯、繞組端部、磁鋼表面的溫度變化，自動生成溫升曲線；同時集成絕緣電阻測試模塊與耐電壓測試功能，快速排查繞組對地、相間絕緣隱患，避免長期運行中的漏電風險。

2.3 動態電流與功率分析：在額定負載、堵轉、加速等動態工況下，無框力矩電機測試系統實時采集直流/三相電流、電壓波形，支持高采樣率，為驅動電路設計提供關鍵數據支撐。

無框力矩電機的卓越性能，源于對每一個細節的極致追求；而精準、專業的無框電機測試系統，是這份追求的核心保障。

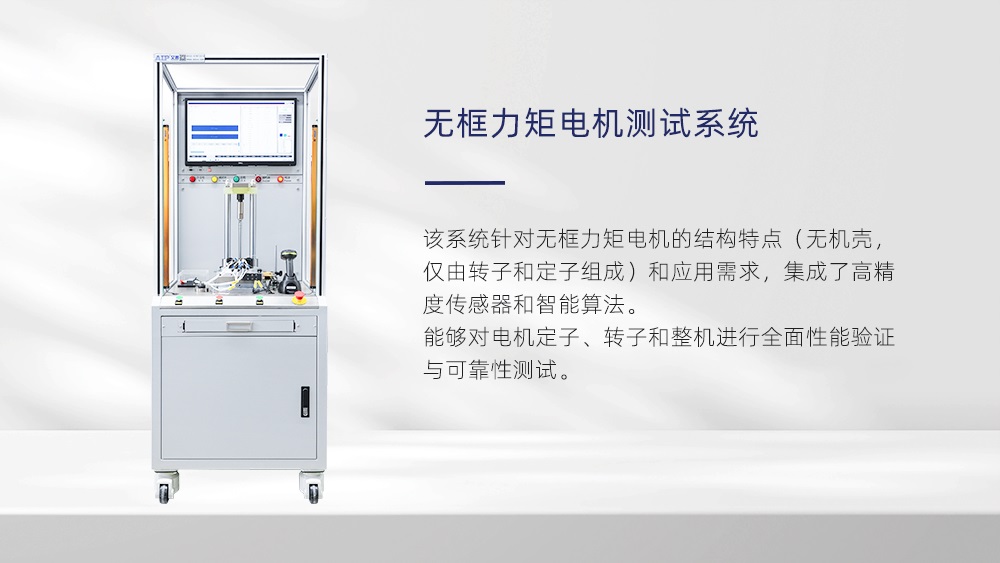

AIP艾普專注全球電機測試，提供機器人無框力矩電機測試系統等機器人無框力矩電機測試方案！
