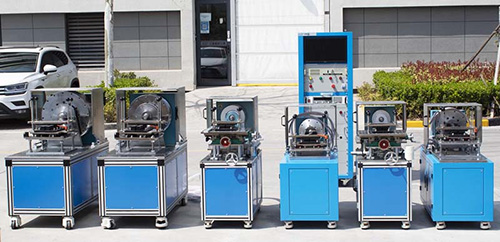

現在市場上有四種測功機可供客戶選擇使用：HD磁滯測功機、MPD磁粉測功機、ECD渦流式測功機、電力測功機，小編有篇文章專門介紹測功機的分類及特點，本文不再詳細講述，其中冷卻方式分為：風冷式F、水冷式W、壓縮氣冷式A和鼓風機冷卻方式B。

沒有一臺測功機可以兼容所有的電機！每種測功機都有它的適用范圍和對象，需要根據電機實際參數規格來選型，那我們?nèi)绾芜x擇測功機呢？

選型測功機，應該從以下四個方面入手。

一、電機扭矩

選擇測功機前需要知道電機的最大扭矩是多少，如果不知道可以根據下面公式進行預估，考慮到“選擇儀表時，應使測量值位于20%~ 95%儀表量程范圍內”（詳見《單相異步電動機試驗方法GB/T9651-2008》的4.2.2章節），綜合以上我們分享電機最大扭矩估算公式如下：

感應電機最大轉矩：TN=(P2*9.55)/(no*0.9)*2  no：空載轉速

串激電機最大轉矩：TN=(P1*η*9.55)/(no*0.6)*2     no：空載轉速  P2：輸出功率（W）P1：輸入功率（W）  no：空載轉速 η：效率

確認電機最大扭矩，選擇對應測功機型號，確保測試的準確性，以及測試安全性。

二、電機轉速

轉速和轉矩本身是電機的兩個不可分割的參數，并且是“反比”關系，電機的最高轉速也是選型測功機必須要注意的參數，如果轉速超限，測功機容易造成不可逆的損壞，比如磁滯測功機轉子甩裂，磁粉測功機退磁等致命問題，確認電機最高轉速選擇相應參數測功機，可確保電機空載轉速處于測功機安全范圍內，根據不同測功機類型，經驗值：8000rpm以上選擇電渦流測功機；800rpm到15000rpm選擇磁滯測功機；1000rpm以下選用磁粉測功機，這是一個大概的區分，具體還要聯合其他幾個參數一起選型。

注：最高轉速即電機空載時轉速

三、電機最大功率

最大功率是指電機在運行過程中最大功率點，因?yàn)闇y功機是將電機從空載加載到堵轉，過程中的電能轉化為機械能和熱能，電機溫度和測功機的溫度會不斷升高，所以電機的輸出功率必須小于測功機的運行功率，否則會因熱量迭加給測功機造成設備損壞，測功機運行功率分為短時運行功率（6分鐘以內）和連續運行功率（兩小時以上），短時運行功率要大于聯系運行功率，而加載時間的長短取決于測功機的冷卻水平，也決定了測功機的冷卻方式（本文第一段有講述）。

四、測功機精度

不同精度要求對應不同等級的設備，測功機作為一款高精度的實驗室設備，精度是主要衡量指標，現在市場上0.5和0.2級都屬于高精度，建議電機企業優選這兩個精度，而且在12年11月實施《三相異步電動機試驗方法GB-T1032-2012》中規定：“測定電機效率時，為保證試驗結果的準確性和重復性，儀器的準確度等級應不低于0.2級?！彼匀喈惒诫姍C(jī)測試應符合國標的要求，設備精度是電機質量的保障，為了支持企業能使用高精度設備，你只需要0.5級設備的價格，便可購買艾普0.2級精度的設備，實現雙贏。

以上四個方面依據即可選型測功機，如果您不知道對應具體型號，可以咨詢專業人員，給您出具對應的測試方案，選擇合適的設備才是數據準確的保障。
