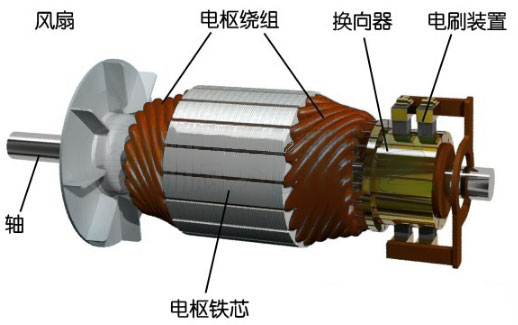

電樞轉子測試是直流有刷電機出廠前的必要測試，那電樞轉子測試項目有哪些呢？下面由小編給大家簡單介紹下吧。直流有刷電機電樞轉子結構如下圖，主要由電樞繞組、換向器、電刷裝置、風扇、電樞鐵芯、軸等組成。根據電樞轉子的結構可以看出直流有刷電機的電樞轉子測試項目有：片間電阻、跨間電阻、焊接電阻、絕緣電阻、交流耐壓、匝間耐壓等。

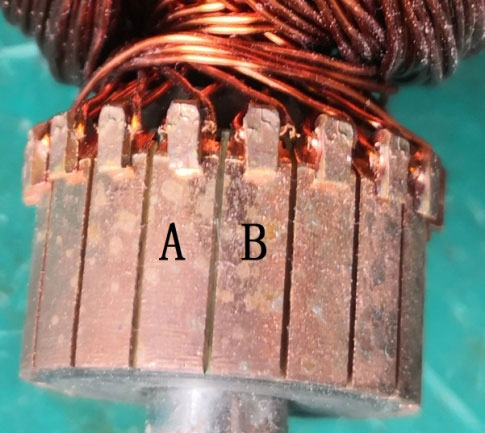

1、直流有刷電機電樞轉子測試項目—片間電阻：相鄰（或不相鄰）的二片換向器間的線圈直流電阻。

片間電阻一般指電機換向片之間的電阻。

直流有刷電機片間電阻的測試是檢測定子線圈電阻平衡度的有效手段。電力設備預防性試驗規程中，對次數據有專門規定。

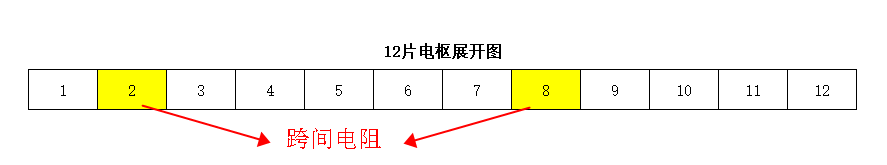

2、直流有刷電機電樞轉子測試項目—跨間電阻：對跨180度的二片換向片的線圈的直流電阻值。

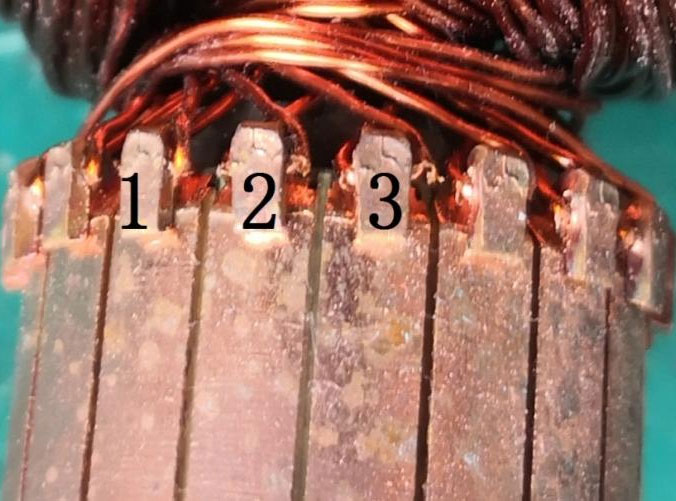

3、直流有刷電機電樞轉子測試項目—焊接電阻：換向片與繞組之間焊接點的電阻值。

焊接電阻測試主要是檢測電樞轉子是否存在虛焊、缺焊、漏焊等情況。因焊接電阻值本身較小，與虛焊點電阻值數據差距不大，因此一般單表不能精準全面地對整體電樞虛焊點進行篩選，使電樞轉子不合格品流入市場。

4、直流有刷電機電樞轉子測試項目—絕緣電阻：常規對是軸與繞組之間的絕緣性進行檢測，看其是否符合電樞轉子的使用安全規范。

需要注意的是絕緣電阻會受溫度和空氣濕度影響發生變化，在不同環境中單獨測試數據不準確。

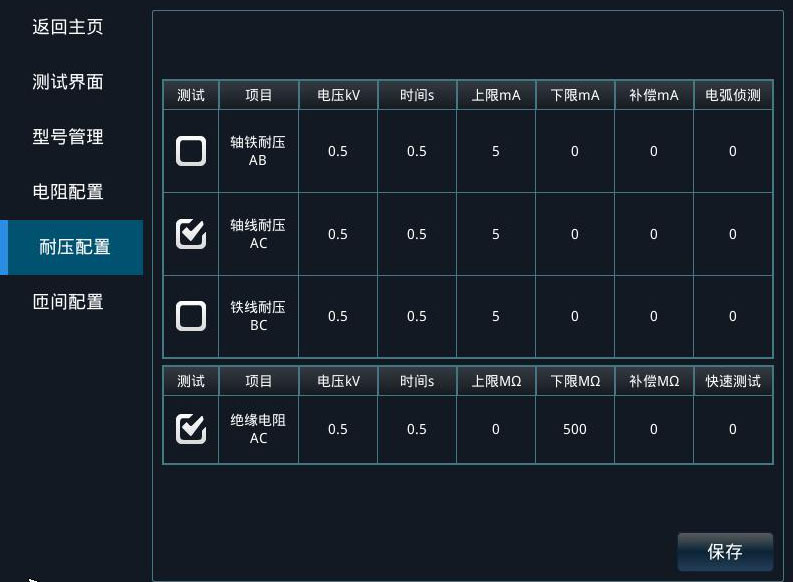

5、直流有刷電機電樞轉子測試項目—交流耐壓：測試交流耐壓的主要目的是對電樞轉子軸鐵、軸線、鐵線絕緣性能的過電壓性能的檢測。

檢測在一定時間內，施加交流電壓是會發生短路、擊穿等現象。

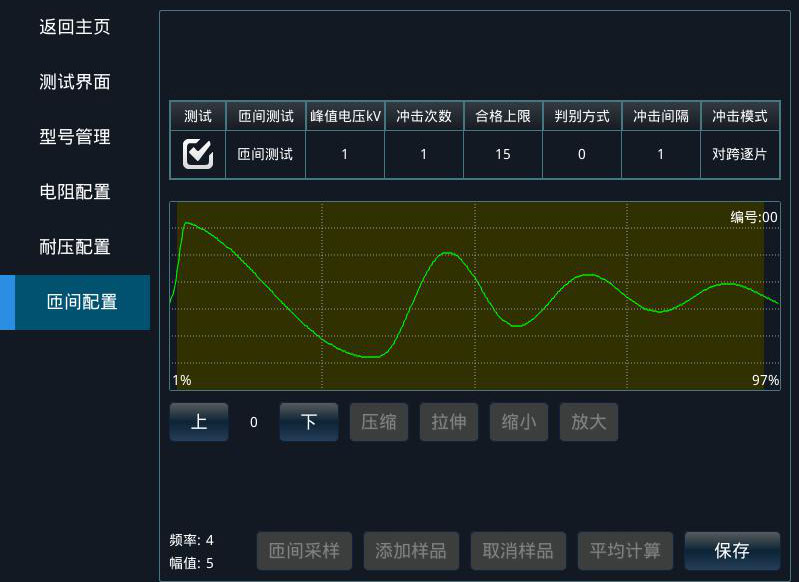

6、直流有刷電機電樞轉子測試項目—匝間耐壓：匝間耐壓是指相鄰繞組兩個導體間的耐壓。

通常指發電機和電動機的繞組絕緣水平，多用于實驗室及電機出廠測試中。匝間耐壓測試需要對繞組施加高壓，通過對各級衰減電壓波形的比較，分析是否存在匝間短路情況，檢測鐵芯之間的絕緣性是否合格，銅線之間的接觸是否有破損。

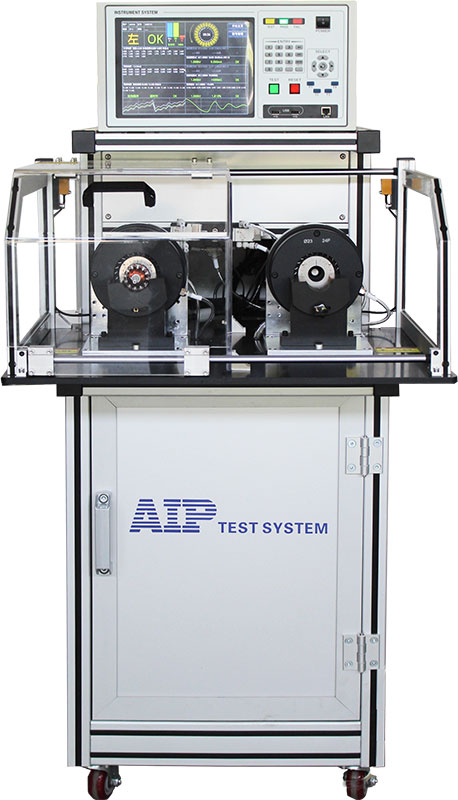

艾普智能針對直流有刷電機電樞轉子測試項目研發電樞轉子測試系統，由恒流電源、電壓檢測電路及控制電路組成，輸出電流可調整，電流穩定，電阻數值直接顯示，數據直讀，提高測試速度?？捎行﹄姌修D(zhuǎn)子測試項目一鍵測試，提高電機出廠測試效率。同時可解決上述虛焊難檢、溫差造成的不合格電樞轉子出廠隱患，提高電機出廠合格率。
