洗衣機電機測試解決方案

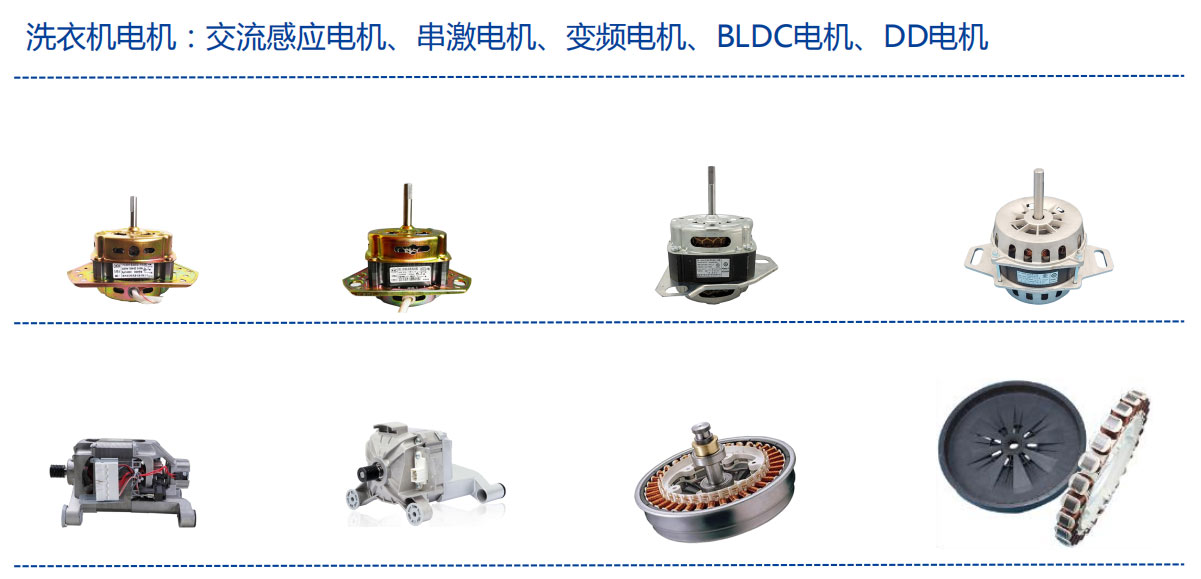

市場上洗衣機主要分雙缸洗衣機、波輪洗衣機和滾筒洗衣機三類，洗衣機主要有洗滌和脫水兩種工作模式，配套的電機。
雙缸洗衣機裝配電機為感應電機包含洗滌電機和脫水電機；波輪洗衣機裝配電機包含洗脫電機分感應電機和DD電機；滾筒洗衣機裝配電機包含串激電機、DD電機、BPM電機三類。DD電機和BPM電機均屬于直流無刷類型，無刷電機具有噪音低、效率高、工作時震動小等優點，市場占比正快速擴大。
洗衣機感應電機屬于單相交流異步單速電機、三根引出線：主相、副相、公共端，電容啟動，由定子、鑄鋁轉子組成。
洗衣機串激電機：全稱單相串勵調速電機，屬于交流有刷電機，兩根輸入電源線，由定子、電樞轉子組成，電樞換向片32片。
洗衣機DD電機：direct drive 的英文首字母簡寫，直流無刷直接驅動電機，永磁外轉子，磁瓦粘在轉子上，轉子與洗筒相連，配霍爾板，整套系統包含控制器、驅動器和電機，電機由定子和永磁外轉子組成。
洗衣機BPM電機：Brushless Permanent Magnet Motor的英文首字母簡寫，直流無刷電機，永磁內轉子，磁片嵌在轉子上，電機通過皮帶輪與洗筒相連，整套系統包含控制器、驅動器和電機，電機由定子和永磁內轉子組成。
一、洗衣機電機測試解決方案種類
洗衣機電機測試解決方案按照洗衣機電機類型分為五種：洗衣機交流感應電機測試方案、串激電機測試方案、交流變頻電機測試方案、BLDC電機測試方案、DD電機測試方案。
洗衣機電機測試系統可參考：洗衣機電機定子測試系統、洗衣機電機測試系統、洗衣機電機加載測試系統、電機搭線垂線測試系統、鑄鋁轉子測試系統、電樞轉子測試系統、測功機智能測試系統。
以下將具體介紹各類洗衣機電機測試方案：

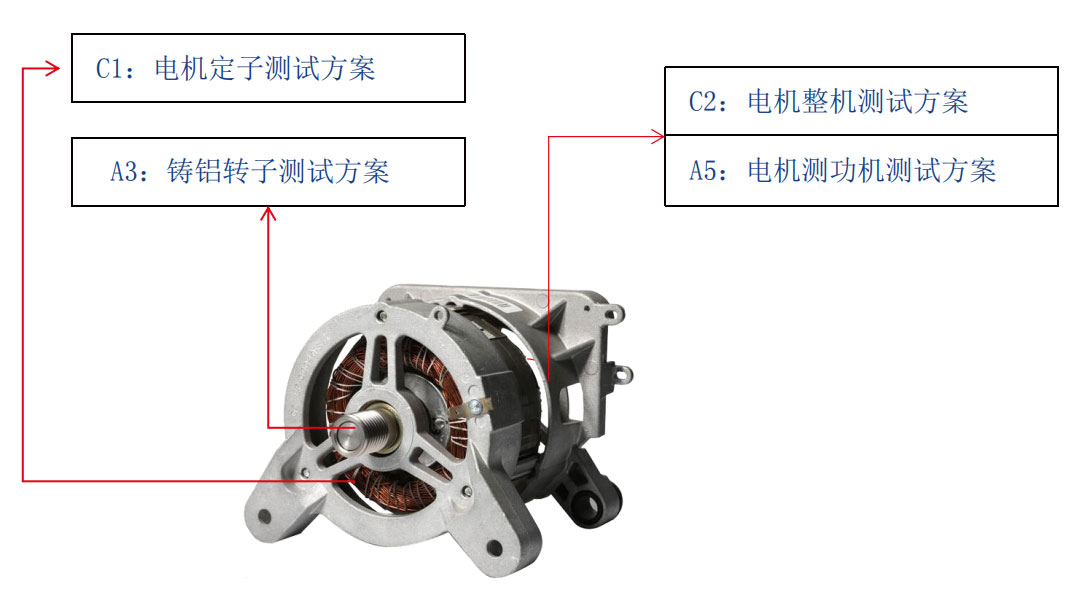

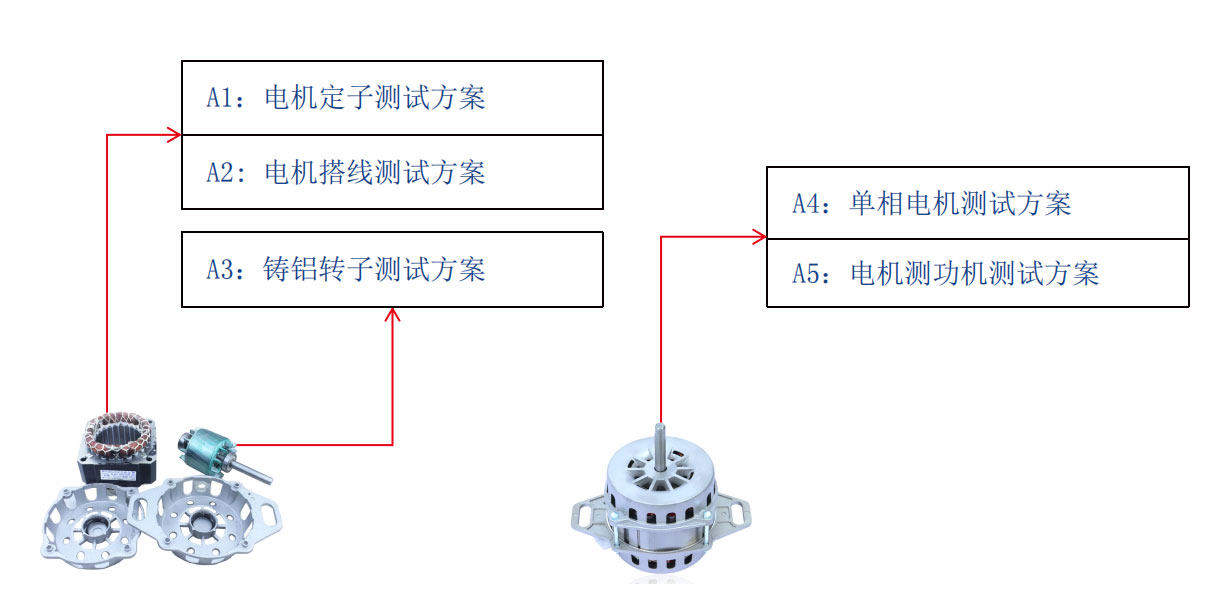

1、洗衣機交流感應電機測試方案
交流感應電機常用于洗衣機洗滌電機、脫水電機、全自動洗衣機電機。
| 交流感應電機測試方案 | 測試項目 | |
| 電機定子測試 | 交流耐壓、絕緣電阻、直流電阻、匝間耐壓、反嵌、轉向 | |
| 電機搭線測試 | 有效解決槽外線絕緣測試痛點 | |
| 鑄鋁轉子測試 | 斷條、細條、最大幅值、最小幅值、端環電阻電抗值（選配） | |
| 單相電機測試 | 交流耐壓、絕緣電阻、直流電阻、匝間耐壓、低壓啟動、空載性能（正反轉）、堵轉性能、旋向 | |
| 電機測功機測試 | 電壓、電流、功率、轉速、扭矩、效率、壽命試驗、溫升試驗 | |

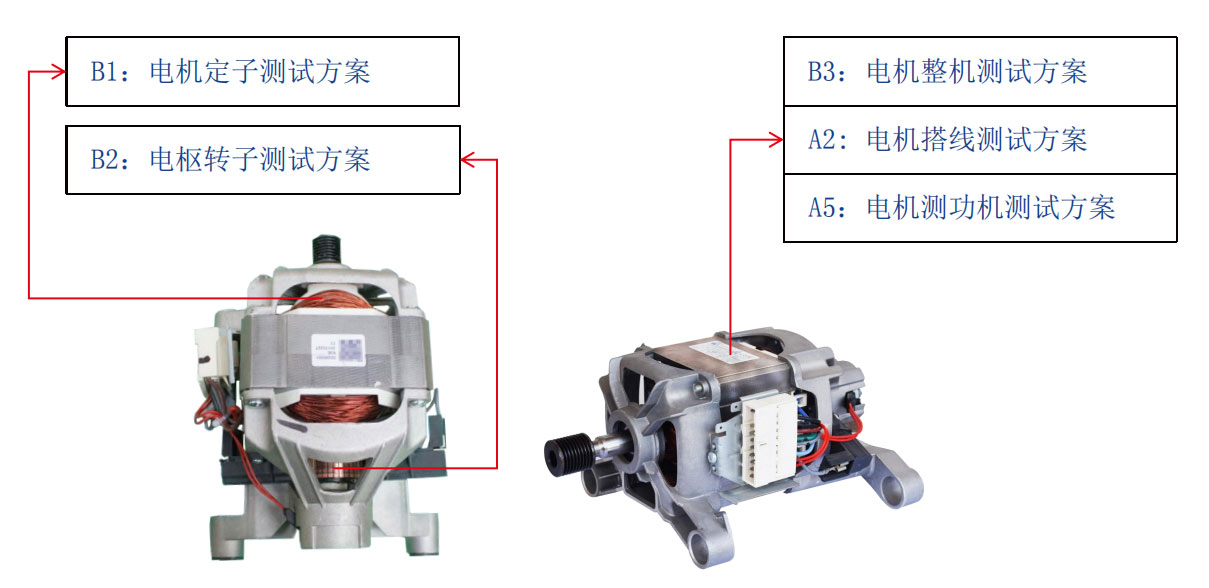

2、洗衣機串激電機測試方案
| 串激電機測試方案 | 測試項目 | |
| 電機定子測試 | 交流耐壓、絕緣電阻、直流電阻、匝間耐壓、反嵌、轉向 | |
| 電樞轉子測試 | 焊接電阻、片間電阻、跨間電阻、交流耐壓、絕緣電阻、匝間耐壓 | |
| 電機整機測試 | 交流耐壓、絕緣電阻、空載性能、旋向 | |
| 電機搭線測試 | 有效解決槽外線絕緣測試痛點 | |
| 電機測功機測試 | 電壓、電流、功率、轉速、扭矩、效率、壽命試驗、溫升試驗 | |
3、洗衣機交流變頻電機測試方案
| 交流變頻電機測試方案 | 測試項目 | |
| 電機定子測試 | 交流耐壓、絕緣電阻、直流電阻（含電阻不平衡度）、匝間耐壓、反嵌、轉向 | |
| 鑄鋁轉子測試 | 斷條、細條、最大幅值、最小幅值、端環電阻電抗值（選配） | |
| 電機整機測試 | 交流耐壓、絕緣電阻、直流電阻、空載性能、旋向、反電動勢（選配） | |
| 電機測功機測試 | 電壓、電流、功率、轉速、扭矩、效率、壽命試驗、溫升試驗 | |

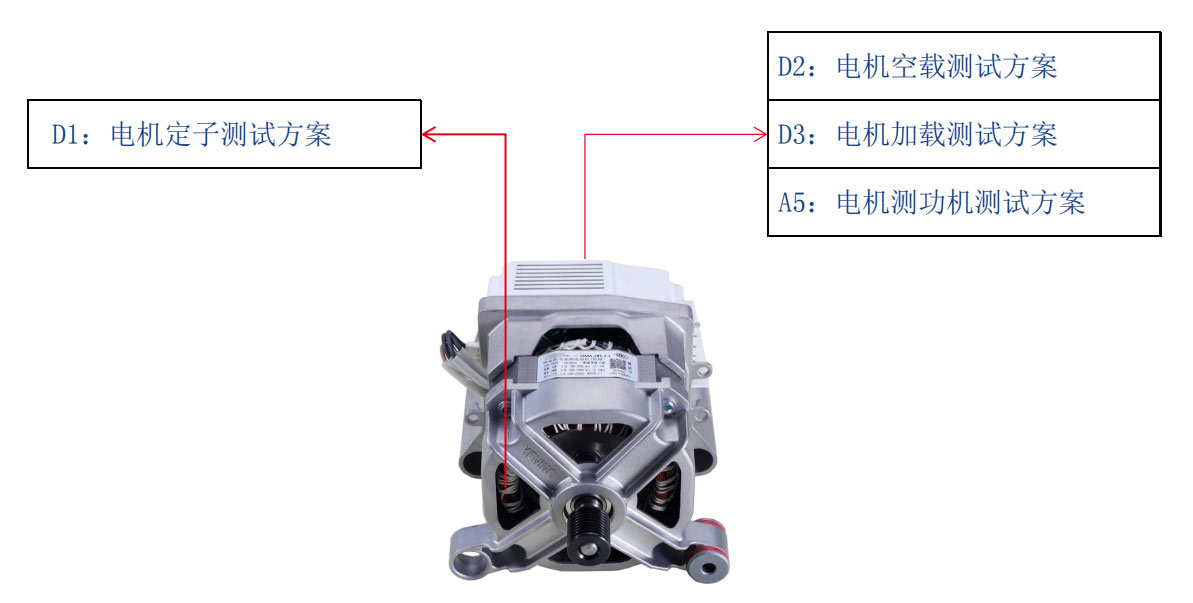

4、洗衣機BLDC電機測試方案
| BLDC電機測試方案 | 測試項目 | |
| 電機定子測試 | 交流耐壓、絕緣電阻、直流電阻、電感、匝間耐壓、轉向 | |
| 電機空載測試 | 交流耐壓、絕緣電阻、直流電阻、空載性能（正反轉）、旋向、反電動勢 | |
| 電機加載測試 | 交流耐壓、絕緣電阻、直流電阻、空載性能(正反轉)、旋向、反電動勢 | |
| 電機測功機測試 | 電壓、電流、功率、轉速、扭矩、效率、壽命試驗、溫升試驗 | |

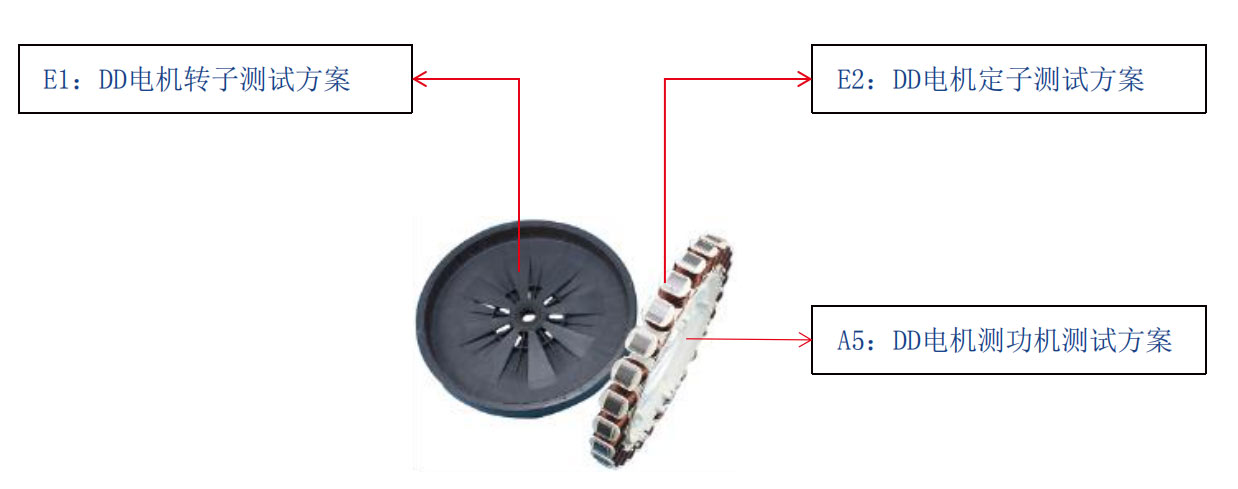

5、洗衣機DD電機測試方案
| DD電機測試方案 | 測試項目 | |
| DD電機轉子測試 | 反電動勢、霍爾特性、相位差 | |
| DD電機定子測試 | 交流耐壓、絕緣電阻、直流電阻、電感、匝間耐壓、反電動勢、相序 | |
| DD電機測功機測試 | 電壓、電流、功率、轉速、扭矩、效率、壽命試驗、溫升試驗 | |

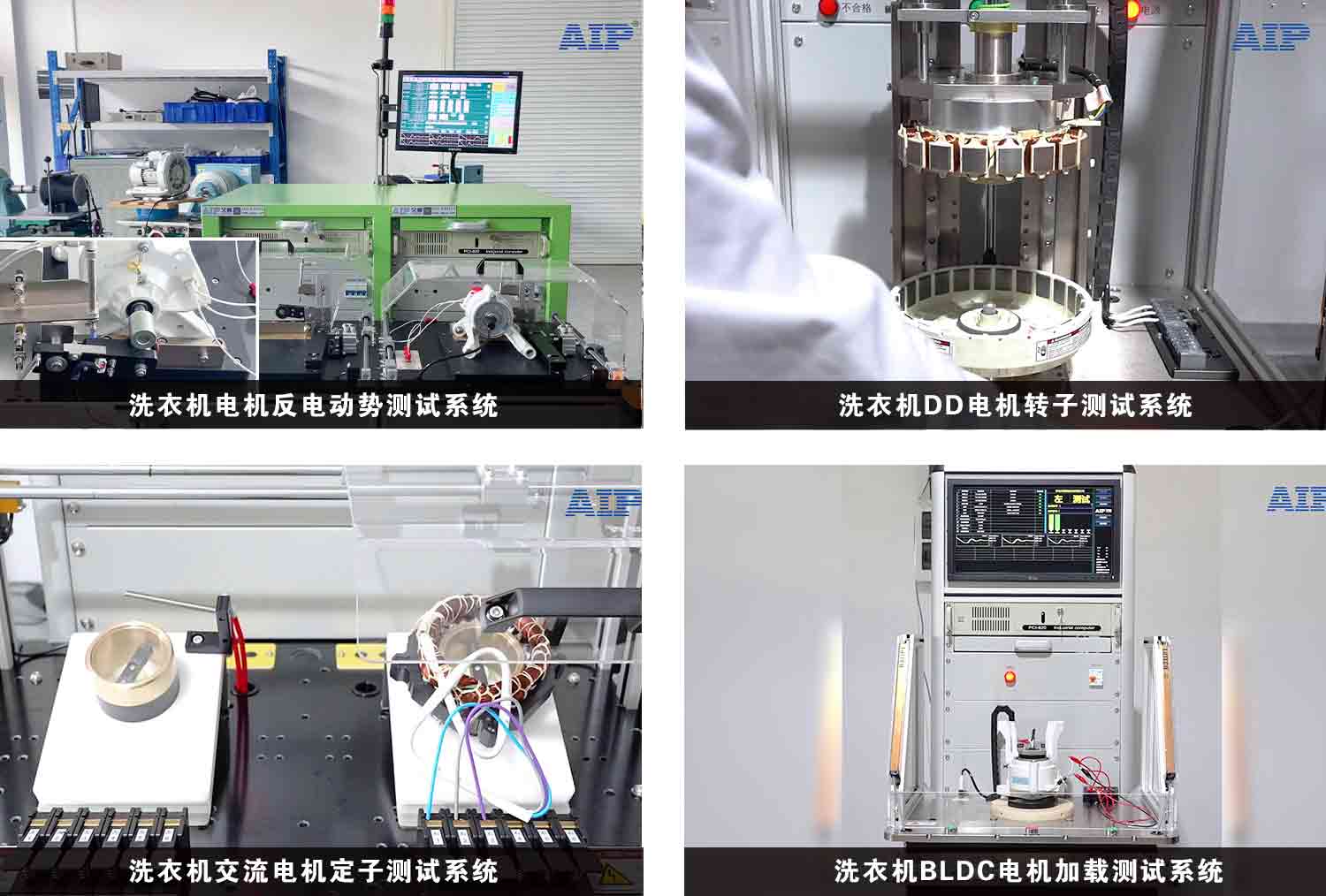

二、洗衣機電機測試系統應用案例
以下為部分洗衣機電機測試系統應用案例：
AIP艾普專注全球電機測試，2013年就出口BPM無刷電機加載測試系統到泰國，經過多年的技術投入沉淀，現已形成一整套洗衣機電機測試解決方案。
AIP艾普提供一站式電機測試解決方案，無論您是哪種類型的洗衣機電機，均可以為您提供從定轉子測試到整機測試、從車間測試到實驗室測試、從離線測試到在線測試一整套測試解決方案，測試電機，選擇艾普一家就夠了！
